창고 랙 설치를 수행하는 것은 단순히 철을 조립하는 문제가 아닙니다. 이는 시설 안전, OSHA 규정 준수 및 운영 가동 시간과 직접적으로 연결된 중요한 인프라 프로젝트입니다. 시스템이 작업자의 머리보다 수천 파운드 위에 있으면 위험은 매우 높습니다.
잘못된 계획은 종종 비용이 많이 드는 결과를 초래합니다. 검사 실패, 건축 허가 지연 또는 치명적인 콘크리트 슬래브 실패에 직면할 수 있습니다. 더 나쁜 것은, 부적절한 조립으로 인해 제조업체 보증이 즉시 무효화될 수 있다는 것입니다. 이로 인해 향후 구조적 문제에 대해 전적으로 책임을 지게 됩니다.
이 가이드는 이러한 과제를 해결하기 위한 투명하고 엔지니어링 기반의 로드맵을 제공합니다. 시설 준비 상태를 평가하고 현지 규정 준수 법률을 이해하는 방법을 배우게 됩니다. 또한 내부적으로 빌드를 처리하는 시기와 전문가를 고용하는 시기를 비교합니다.
부적절한 기초 위에는 안정적인 수직 구조를 구축할 수 없습니다. 많은 운영자는 모든 상업용 바닥이 산업용 랙을 지원할 수 있다고 가정합니다. 이러한 가정은 종종 심각한 구조적 실패로 이어집니다. 자재를 주문하기 전에 콘크리트 슬래브를 평가해야 합니다.
바닥은 막대한 점하중을 처리해야 합니다. 수직 프레임은 재고의 전체 무게를 작은 베이스 플레이트로 전달합니다. PSI(평방인치당 파운드)로 측정되는 콘크리트 강도는 바닥이 이러한 압착력을 견딜 수 있는지 여부를 나타냅니다. 대부분의 산업용 랙에는 최소 3,000 PSI 콘크리트가 필요합니다.
슬래브 두께도 마찬가지로 중요합니다. 설치자는 베이스 플레이트를 고정하기 위해 견고한 웨지 앵커를 사용합니다. 슬래브가 너무 얇으면 앵커가 콘크리트 바닥을 관통합니다. 이는 유지력을 파괴합니다. 표준 6인치 슬래브는 일반적으로 표준 하중에 충분합니다. 그러나 중부하 작업에는 더 두꺼운 기초가 필요한 경우가 많습니다. 바닥이 확실하지 않은 경우 코어 샘플링 테스트를 의뢰하십시오.
콘크리트 바닥은 완벽하게 평평한 경우가 거의 없습니다. 바닥 평탄도(FF)는 표면 전체의 요철과 요철을 측정합니다. 바닥 레벨(FL)은 슬래브의 전체 기울기를 측정합니다. 사소한 바닥 변화가 높이에 따라 급격히 증가하기 때문에 이러한 측정 항목이 중요합니다.
베이스플레이트를 1/8인치만 기울여도 20피트 수직 기둥의 상단이 수직 밖으로 몇 인치 정도 밀려 나올 수 있습니다. 직립체가 기울어지면 엔지니어링된 하중 용량이 손실됩니다. 설치자는 강철 심을 사용하여 이러한 변형을 수정합니다. 그러나 안전 표준은 쌓을 수 있는 심 수를 엄격하게 제한합니다. 바닥이 너무 심하게 떨어지면 구조용 그라우트를 붓거나 랙 높이를 다시 설계해야 합니다.
절대 2D 평면도에만 의존하지 마세요. 실제 시설에는 수십 개의 공간적 충돌이 숨겨져 있습니다. 잠재적인 장애물을 파악하려면 물리적 감사를 수행해야 합니다. 레이아웃을 정확하게 매핑하려면 다음 단계를 따르세요.
제작 중에 장애물을 발견하면 승무원이 작업을 중단하게 됩니다. 즉석에서 섹션을 해체하고 레이아웃을 다시 설계해야 합니다. 사전 매핑은 이러한 비용이 많이 드는 지연을 방지합니다.
지자체 승인은 모든 프로젝트에서 리드 타임이 가장 긴 경우가 많습니다. 단순히 랙을 세우고 팔레트 적재를 시작할 수는 없습니다. 지방자치단체에서는 키가 큰 팔레트 랙을 건축물로 분류합니다. 따라서 엄격한 규제 감독이 요구됩니다.
건축 허가를 확보하는 데는 시간이 걸립니다. 일부 지방자치단체에서는 몇 주 만에 신청서를 처리하는 반면 다른 지방자치단체에서는 몇 달이 걸립니다. 자격을 갖춘 구조 엔지니어가 작성한 스탬프가 찍힌 엔지니어링 도면을 제출해야 합니다. 이 도면은 귀하가 제안한 시스템이 지역 건축 규정을 충족함을 증명합니다.
공무원이 허가를 승인할 때까지 강철을 주문하지 마십시오. 시에서 설계 변경을 요구하는 경우 호환되지 않는 부품에 대해 막대한 재입고 비용이 발생하게 됩니다. 지역 건축 부서와의 사전 의사소통을 통해 이 전체 단계가 간소화됩니다.
지리적 위치는 랙 설계에 큰 영향을 미칩니다. 지진이 많이 발생하는 지역의 시설은 조용한 구조 지역의 시설과 크게 다른 엔지니어링이 필요합니다. 지진력으로 인해 격렬한 측면 흔들림이 발생합니다. 이에 대응하기 위해 엔지니어는 하드웨어를 업그레이드합니다.
지진이 발생하기 쉬운 지역의 시스템은 더 두꺼운 베이스 플레이트와 더 큰 기반을 갖추고 있습니다. 직립 프레임 내에서 더 무거운 대각선 버팀대를 사용합니다. 또한 설치자는 콘크리트에 더 깊이 박혀 있는 특수 지진용 앵커를 사용해야 합니다. 중고 랙 시스템을 재인증 없이는 저진동 상태에서 고진진 상태로 전환할 수 없습니다.
소방서장은 창고 랙킹과 관련하여 엄격한 규정을 시행합니다. NFPA(National Fire Protection Association)는 스프링클러 시스템이 효과적으로 작동할 수 있도록 특정 공간을 요구합니다. 물 침투를 차단하면 국지적인 화재가 빠르게 건물 전체를 태울 수 있습니다.
세로 및 가로 연도 공간을 유지해야 합니다. 종방향 굴뚝은 랙과 평행하게 이어져 연속적인 행을 분리합니다. 가로 연통은 베이 내의 개별 팔레트 적재물을 분리합니다. 대부분의 화재 규정에는 최소 6인치의 빈 공간이 필요합니다. 설치자는 지게차 운전자가 팔레트를 너무 뒤로 밀지 못하도록 물리적 연통 공간 스페이서를 장착하는 경우가 많습니다.
| 규정 준수 범주 | 주요 측정항목 | 잠재적인 실패 결과 |
|---|---|---|
| 내진 설계 | 측면 힘 저항 | 지진으로 인한 구조물 붕괴 |
| 화재 안전 | 6인치 연통 공간 | 소방서 점검 실패, 시설 폐쇄 |
| 허가 | 스탬프 엔지니어링 도면 | 작업 중지 명령, 막대한 지방자치단체 벌금 |
모든 스토리지 솔루션이 동일한 방식으로 조립되는 것은 아닙니다. 선택한 특정 유형의 장비에 따라 필요한 일정, 도구 요구 사항 및 노동 전문 지식이 크게 달라집니다.

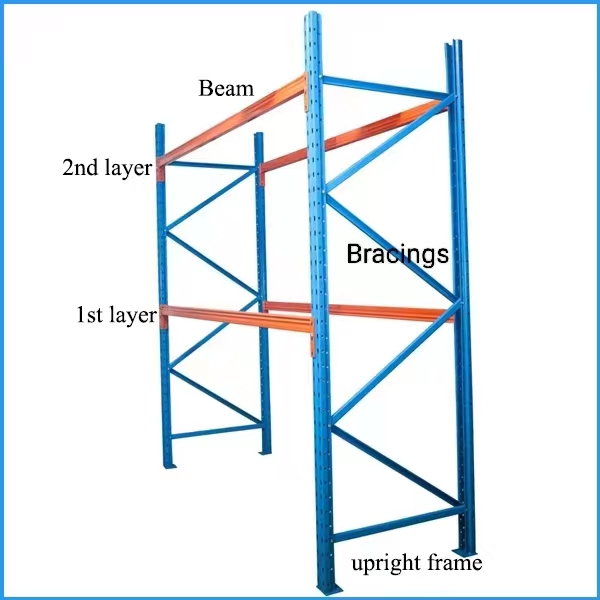

운영자는 다음 사항을 널리 고려합니다. 선택적 팔레트 랙 . 업계 표준이 될 모든 팔레트에 직접 접근할 수 있습니다. 조립 공정은 간단한 눈물방울 또는 볼트 체결식 설계에 의존합니다. 승무원은 기둥을 세우고 수평 빔을 제자리에 고정하거나 볼트로 고정한 다음 안전핀을 고정합니다.
이러한 단순성에도 불구하고 엄격한 수직 및 레벨 공차는 여전히 필수입니다. 빔이 고르지 않게 위치하면 강철 커넥터에 응력이 가해집니다. 시간이 지남에 따라 반복적인 지게차 적재로 인해 프레임이 휘게 됩니다. 설치자는 모든 단일 베이에서 절대적인 정밀도를 보장하기 위해 레이저 레벨을 사용해야 합니다.
고밀도 시스템은 복잡한 움직이는 부품을 위해 단순한 빔을 버립니다. 푸시백, 드라이브인 및 팔레트 플로우 랙은 저장 공간을 극대화하지만 설치 난이도는 배가됩니다.
팔레트 흐름 시스템은 중력에 의존합니다. 설치자는 롤러 트랙을 매우 특정한 각도로 피칭해야 합니다. 피치가 너무 가파르면 팔레트가 하역 구역에 충돌합니다. 피치가 너무 얕으면 팔레트가 구조물 중앙에 끼게 됩니다. 드라이브인 시스템은 하부 베이에 수평 빔이 없기 때문에 구조를 안정화하기 위해 복잡한 상단 고정 버팀대가 필요합니다. 이러한 변형에는 고도로 전문화된 설치 순서가 필요합니다. 빌드 순서를 즉석에서 만들 수는 없습니다.
귀하의 자재 취급 장비(MHE)는 귀하의 평면도를 직접적으로 결정합니다. 기존 지게차의 회전 반경과 비교하여 통로 폭을 확인해야 합니다. 표준 좌식 카운터밸런스 지게차는 일반적으로 직각 적재를 위해 12~13피트 통로가 필요합니다. 리치 트럭은 8~10피트의 더 좁은 통로에서 작동할 수 있습니다.
베이스 플레이트를 바닥에 볼트로 고정하기 전에 트럭의 최대 리프트 높이를 확인하십시오. 완전히 적재된 팔레트를 운반하는 동안 가장 높은 빔 레벨을 안전하게 통과할 수 있는지 확인하십시오. 랙 레이아웃과 지게차 형상이 일치하지 않으면 운영 효율성이 저하됩니다.
많은 시설 관리자는 내부 창고 직원을 활용하여 랙을 구축함으로써 비용을 절감하려고 합니다. 이 접근 방식은 유혹적이지만 일반적으로 역효과를 낳습니다. 전문가 창고 랙 설치는 심각한 재정적, 물리적 위험으로부터 귀하의 비즈니스를 보호합니다.
창고 직원을 랙 구축으로 전환하면 즉각적인 숨겨진 비용이 발생합니다. 첫째, 핵심 비즈니스 운영에서 인력을 빼냅니다. 이행 속도가 느려지고 배송 기한이 늦어집니다.
둘째, 훈련받지 않은 직원은 전문 직원보다 구축 속도가 훨씬 느립니다. 전문가가 3일 걸리는 프로젝트가 팀에서는 3주가 걸릴 수도 있습니다. 더 중요한 것은 DIY 빌드로 인해 부상 위험이 크게 증가한다는 것입니다. 높은 곳에서 무거운 강철 부품을 다루려면 인증된 가위형 리프트 작동과 추락 방지 장비가 필요합니다. 게다가 부적절한 앵커링 기술은 전체 구조를 손상시킵니다.
제조업체는 엄격한 안전 표준에 따라 철강 부품을 설계합니다. 그러나 시스템을 올바르게 조립한 경우에만 이러한 용량이 보장됩니다. 대부분의 제조업체는 특정 토크 사양에 대한 설치 증명을 요구합니다.
볼트를 올바르게 조이지 않거나 허용 수직 공차를 초과하는 경우 보증이 무효화됩니다. 빔이 실패하고 재고가 파괴되면 제조업체는 설치 로그를 요구합니다. 내부의 인증되지 않은 팀이 작업을 수행한 경우 회사는 재정적 책임을 100% 부담합니다.
전문 설치자를 사용하는 것은 중요한 위험 이전 메커니즘으로 작용합니다. 평판이 좋은 설치 회사는 포괄적인 상업 책임 및 근로자 재해 보상 보험을 갖고 있습니다. 그들은 빌드의 책임을 흡수합니다.
작업자가 빔을 떨어뜨려 지게차를 손상시킨 경우 설치자의 보험에서 비용을 지불합니다. 근로자가 현장에서 부상을 입으면 고용주가 근로자 보상 청구를 처리합니다. 보세 설치 회사와 계약을 체결함으로써 심각한 소송과 구조적 실패 위험으로부터 시설을 보호할 수 있습니다.
손상된 빔 하나를 교체하는 것과 같은 사소한 조정은 숙련된 유지 관리 팀의 역량에 속하는 경우가 많습니다. 그러나 전문가에게 전화할 수 있는 명확한 기준을 설정해야 합니다. 다음과 같은 경우에는 항상 전문가를 고용하세요.
전문 승무원을 고용하면 어깨의 부담이 줄어듭니다. 그러나 시설을 준비하려면 여전히 워크플로를 이해해야 합니다. 잘 관리된 롤아웃은 일상적인 작업 중단을 최소화합니다.
구축 중에 전체 시설을 폐쇄할 필요가 거의 없습니다. 전문 인력은 단계별 구현 전략을 활용합니다. 특정 구역에 바리케이드를 설치하고 해당 설치 공간에서 빌드를 완료한 다음 해당 구역을 팀에 돌려줍니다.
이 접근 방식을 사용하면 부분적인 운영 용량을 유지할 수 있습니다. 활성 구역에서는 계속해서 상품을 수령하고 배송할 수 있습니다. 승무원 감독과 창고 관리자 간의 명확한 의사소통을 통해 단계별 핸드오프가 원활하고 예측 가능하게 유지됩니다.
설치자에게는 전용 준비 공간이 필요합니다. 배달 트럭은 상당한 바닥 공간을 차지하는 거대한 강철 묶음을 떨어뜨릴 것입니다. 자재 하역 및 분류를 위해서는 보안 구역을 확보해야 합니다.
승무원은 또한 중장비를 건물로 가져올 것입니다. 가위 리프트, 붐 리프트 및 특수 해머 드릴을 기대하십시오. 이 장비가 집결 구역에서 활성 제작 구역으로 안전하게 이동할 수 있도록 이동 경로를 정리하십시오. 바닥이 무거운 리프팅 장비의 무게를 지탱할 수 있는지 확인하십시오.
전문적인 프로젝트는 마지막 빔이 제자리에 맞춰졌다고 끝나지 않습니다. 승무원은 시스템을 인계하기 전에 엄격한 펀치아웃 프로세스를 수행합니다.
마지막으로 법적으로 요구되는 용량 명판을 장착합니다. 이 표시는 레벨당 최대 허용 하중을 표시합니다. OSHA 및 ANSI에서는 이러한 명판을 엄격히 요구합니다. 이는 지게차 운전자에게 매일 안전 알림 역할을 합니다.
성공적인 랙 프로젝트는 80% 계획과 20% 실행입니다. 허가 확보, 콘크리트 테스트, 굴뚝 매핑 및 지게차 치수 일치는 강철이 도착하기 오래 전에 이루어져야 합니다. 이러한 엔지니어링 현실을 무시하면 구조적 실패와 법적 책임이 발생합니다.
중요한 창고 인프라를 구축할 때 내부 추측에 의존하지 마십시오. 전문적인 현장 조사나 구조 감사를 예약하여 조치를 취하세요. 숙련된 엔지니어가 귀하의 바닥 상태와 규정 준수 요구 사항을 지금 평가해 보도록 하십시오. 적절한 준비는 향후 수십 년 동안 안전하고 내구성이 뛰어나며 효율성이 높은 보관 환경을 보장합니다.
A: 일정은 범위에 따라 크게 다릅니다. 빈 시설에서 표준 선택 랙의 소규모 프로젝트(베이 50~100개)에는 3~5일이 걸릴 수 있습니다. 운영 중인 혼잡한 창고의 복잡한 고밀도 시스템 또는 설치는 단계별 준비로 인해 몇 주에서 한 달 이상까지 늘어날 수 있습니다.
A: 예, 거의 모든 상업 관할권에서는 특정 높이(일반적으로 8피트) 이상의 랙 시스템에 대한 건축 허가를 요구합니다. 지방자치단체에서는 이러한 시스템을 구조적 건축 요소로 간주합니다. 시작하기 전에 승인을 위해 스탬프가 찍힌 엔지니어링 도면을 제출해야 합니다.
A: 아니요. 아스팔트는 압력을 가하면 항복하고 온도 변화에 따라 변동합니다. 확장 앵커를 고정하거나 무거운 점 하중을 지탱할 수 없습니다. 아스팔트 위에 건설해야 하는 경우 엔지니어는 표면을 절단하고 모든 직립에 전용 콘크리트 기초 패드를 부어야 합니다.
A: 설치자는 기둥의 수평을 맞추기 위해 베이스 플레이트 아래에 강철 심을 사용합니다. 그러나 엔지니어링 규정은 최대 심 높이를 제한합니다(설계에 따라 대개 1/2인치 또는 1인치). 바닥 딥이 이러한 제한을 초과하는 경우 콘크리트를 변경하거나 랙을 다시 설계해야 합니다.
