Zakup systemów regałowych nie jest standardowym zakupem towaru. Błędne obliczenia dotyczące nośności, jakości materiałów lub projektu przestrzennego powodują poważne wąskie gardła operacyjne i krytyczne zobowiązania w zakresie bezpieczeństwa. Kupujący oceniający a Regał magazynowy na sprzedaż musi równoważyć początkowe wydatki kapitałowe z długoterminową integralnością strukturalną, zgodnością obiektu i wydajnością przepływu pracy. Niniejszy przewodnik zapewnia oparte na dowodach ramy oceny każdego z nich regał magazynowy . Poznasz specyfikacje techniczne, protokoły weryfikacji dostawców i realia wdrożeniowe wymagane do podjęcia bezpiecznej decyzji zakupowej.
Przed obejrzeniem sprzętu udokumentuj obecne i przewidywane wymiary palet. Należy uwzględnić maksymalny zwis, ponieważ palety rzadko przylegają idealnie do pokrycia drucianego. Oblicz maksymalną masę brutto na pozycję palety, aby ustalić rzeczywiste wartości bazowe obciążenia. Nigdy nie polegaj na średnich ciężarach. Mapuj prędkość SKU, aby określić niezbędną dostępność w porównaniu z gęstością pamięci. Zapasy typu „pierwsze weszło, pierwsze wyszło” (FIFO) wymagają innych układów strukturalnych niż konfiguracje „ostatnie weszło, pierwsze wyszło” (LIFO). Wyznaczając prędkość, zasadniczo określasz fizyczny ślad konstrukcji stalowej. Towary przemieszczające się szybko wymagają natychmiastowego dostępu do powierzchni czołowej. Towary masowe o niskiej prędkości można zakopywać głęboko na pasach o dużym zagęszczeniu. Zrozumienie tego współczynnika uniemożliwia zakup systemu, który wygląda dobrze na papierze, ale zawodzi na podłodze.
Ponadto należy wziąć pod uwagę stan fizyczny samych palet. Zepsute lub zniszczone palety drewniane będą obciążać punktowo pokrycia druciane lub wsporniki palet, powodując miejscowe pęknięcia naprężeniowe. Jeśli do Twojej firmy często trafiają palety o niskiej jakości z zagranicznych kontenerów, należy ulepszyć skrajnię pokładu lub dodać poprzeczki do każdej pozycji palety. To wzmocnienie konstrukcyjne ma bezpośredni wpływ na obliczenia inżynieryjne ram pionowych.
Uwzględnij rozwój firmy w ciągu najbliższych trzech do pięciu lat. Zapytaj jak łatwo wybrany system może zostać poddany rekonfiguracji lub rozbudowie. Należy zrównoważyć zapotrzebowanie na pamięć masową o dużej gęstości ze zmiennymi profilami SKU i sezonowymi zmianami zapasów. Sztywny system zainstalowany dzisiaj może poważnie utrudnić działalność w szczytowym sezonie w przyszłym roku. Systemy modułowe pozwalają kierownikom magazynów regulować poziomy belek bez konieczności wzywania wyspecjalizowanych ekip montażowych. Jeśli przewidujesz przejście z dystrybucji pełnopaletowej na kompletację skrzynek lub kompletację pojedynczą, dolne poziomy regałów będą musiały pomieścić tory przepływu kartonów lub specjalistyczne wkłady półkowe.
Projekcje objętości dyktują również pionowość projektu. Jeśli planujesz rozbudowę w górę, a nie na zewnątrz, płyty podstawy i dolne kolumny pionowe muszą zostać zaprojektowane już dziś, aby utrzymać ciężar przyszłych dodatków najwyższego poziomu. Montaż cięższych płyt podstawowych na istniejącym, załadowanym stojaku to logistyczny koszmar, który wymaga całkowitego opróżnienia korytarzy i podparcia konstrukcji.
Oceń wysokość sufitu w świetle i wymagania dotyczące odstępu przeciwpożarowego. Głowice zraszaczy wymagają określonych, niezakłóconych stref zrzutu, aby spełnić wymagania przepisów przeciwpożarowych. Oceń grubość płyty betonowej, skład gleby i parametry PSI. Podłoga betonowa musi podpierać w pełni obciążone, pionowe płyty fundamentowe, bez pękania i osiadania. Starsze obiekty często wymagają testów wiercenia rdzeniowego w celu sprawdzenia integralności płyty przed rozpoczęciem montażu. Standardowa, sześciocalowa, niewzmocniona płyta może wytrzymać podstawowy regał selektywny, ale ulegnie katastrofalnemu uszkodzeniu pod obciążeniami punktowymi systemu wjazdowego o dużej gęstości.
Zwróć szczególną uwagę na budowanie kolumn, paneli elektrycznych i kanałów HVAC. Te fizyczne przeszkody decydują o przestrzeniach kominowych i układzie korytarzy. Częstym błędem jest projektowanie układu szaf w oparciu o powierzchnię brutto budynku, ignorując wymagane odstępy wokół rozdzielnic elektrycznych lub dróg ewakuacyjnych. W przypadku naruszenia tych zezwoleń strażacy straży pożarnej wstrzymają działania.
Dopasuj wymagania dotyczące szerokości korytarza do istniejącej floty wózków widłowych. Standardowe wózki widłowe z przeciwwagą wymagają znacznie większego promienia skrętu niż wózki wysokiego składowania o wąskich korytarzach. Upewnij się, że maksymalna wysokość podnoszenia sprzętu przekracza poziom górnej belki przy odpowiednim prześwicie do podnoszenia. Analizuj ścieżki przejazdu wózków widłowych, aby zminimalizować wąskie gardła i potencjalne punkty kolizji z ramami ze stali konstrukcyjnej.
| Typ wózka widłowego | Minimalna szerokość korytarza | Typowa maksymalna wysokość podnoszenia | Najlepsze zastosowanie |
|---|---|---|---|
| Standardowa przeciwwaga | 12 do 14 stóp | 20 stóp | Prace w ogrodzie, regały selektywne z szerokimi korytarzami |
| Dotrzyj do ciężarówki | 8,5 do 9,5 stóp | 35 stóp | Wąskie korytarze, pionowe składowanie o dużej gęstości |
| Osoba zbierająca zamówienia | 4 do 5 stóp | 30 stóp | Kompletacja skrzynek, bardzo wąskie korytarze (VNA) |
| Przegubowy wózek widłowy | 6 do 7 stóp | 40 stóp | VNA, maksymalizująca sześcienną przestrzeń do przechowywania |
Głównym źródłem codziennego zużycia jest interakcja pomiędzy masztem wózka widłowego a konstrukcją regału. Jeśli operatorzy zmuszeni są poruszać się po korytarzach, które są zbyt ciasne dla ich sprzętu, częstotliwość uderzeń w piony gwałtownie wzrośnie. Wymaga to zainstalowania wytrzymałych zabezpieczeń kolumn, osłon końcówek korytarzy i wzmocnionych przednich ścianek, a wszystko to należy uwzględnić we wstępnym projektowaniu przestrzennym.
Regały selektywne pozostają standardem branżowym w przypadku dużej liczby jednostek SKU wymagających natychmiastowej dostępności. Każda paleta jest zwrócona w stronę korytarza, co pozwala operatorom wybrać dowolny przedmiot bez przenoszenia innych zapasów. System ten oferuje najniższą gęstość przechowywania na metr kwadratowy. Jest wysoce skalowalny, ale wymaga znacznej przestrzeni w korytarzach, co czyni go mniej idealnym dla obiektów obsługujących ogromne ilości identycznych towarów. Prostota regałów selektywnych ułatwia instalację, modyfikację i naprawę. W przypadku uszkodzenia belki można ją wymienić w ciągu kilku minut bez zakłócania sąsiednich przęseł.
W przypadku operacji związanych z towarami łatwo psującymi się lub ściśle określonymi datami ważności, składowanie selektywne zapewnia widoczność niezbędną do ręcznego egzekwowania protokołów FIFO. Systemy zarządzania magazynem (WMS) płynnie integrują się z wybranymi układami, ponieważ każda pozycja palety ma unikalną, stałą lokalizację kodu kreskowego, która nigdy się nie zmienia.
Systemy Drive-In, Push-Back i Pallet Flow obsługują małą liczbę SKU przy dużej objętości przypadającej na SKU. Chłodnie i magazyny o ograniczonej przestrzeni w dużym stopniu opierają się na tych projektach, aby zmaksymalizować wykorzystanie pionowych i poziomych kostek. Systemy te wymagają ścisłego przestrzegania zasad zarządzania zapasami LIFO lub FIFO. Wiążą się one również ze zwiększonym ryzykiem uszkodzenia wózka widłowego, szczególnie w przypadku systemów Drive-In, w których operatorzy fizycznie wjeżdżają na pasy magazynowe.
Systemy typu push-back wykorzystują wózki zagnieżdżone na pochyłych szynach, umożliwiając operatorom przechowywanie palet na głębokości od dwóch do sześciu. Utrzymuje to obrót LIFO, ale utrzymuje wózek widłowy poza konstrukcją regału, znacznie zmniejszając uszkodzenia spowodowane uderzeniami w porównaniu z konfiguracjami wjeżdżającymi. Systemy przepływu palet wykorzystują rolki grawitacyjne do przenoszenia palet z korytarza załadunkowego do korytarza kompletacji, wymuszając ścisłą rotację FIFO. Te dynamiczne systemy wymagają precyzyjnej konstrukcji, aby zapewnić, że podziałka rolek odpowiada masie i konfiguracji dolnej płyty palet.

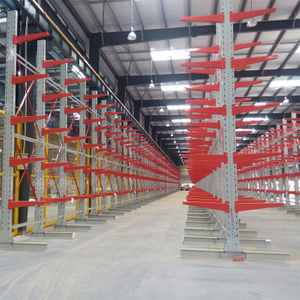

W systemach wspornikowych można przechowywać długie, nieporęczne lub niestandardowe przedmioty, takie jak drewno, rury i meble. Brakuje w nich przednich pionowych przeszkód, co pozwala na płynny załadunek materiałów ponadgabarytowych. Aby uzyskać optymalną wydajność korytarza, będziesz potrzebować specjalistycznych wózków widłowych z załadunkiem bocznym. Regały te nie są w stanie skutecznie pomieścić standardowych towarów na paletach. Ramiona regału wspornikowego można regulować w pionie, aby dostosować je do różnych rozmiarów wiązek. Często są one pochylone lekko do góry, aby zapobiec stoczeniu się cylindrycznych przedmiotów.
Podczas projektowania systemu wspornikowego podstawa musi mieć dokładnie taką samą długość, jak najdłuższe ramię, aby zachować bezpieczny środek ciężkości. Jeśli ramiona wychodzą poza podstawę, cała konstrukcja może przewrócić się do przodu pod dużym obciążeniem. Zewnętrzne systemy wspornikowe muszą również uwzględniać obciążenia wiatrem i śniegiem, co wymaga cięższej stali konstrukcyjnej i głębokich fundamentów betonowych.
Nowe systemy gwarantują integralność strukturalną. Dostarczane są z możliwymi do sprawdzenia danymi znamionowymi producenta, obliczeniami sejsmicznymi i gwarancjami na produkty. Inżynierowie budują je według dokładnych specyfikacji obiektu i aktualnych lokalnych przepisów budowlanych. Korzystasz także z przewidywalnych terminów dostaw, unikając niepewności związanej ze składaniem dopasowanych komponentów z rynków wtórnych. Kupując nową, stal jest wolna od zmęczenia metalu, mikropęknięć i ukrytej rdzy, która jest plagą starszego sprzętu.
Co więcej, nowe systemy regałów są pokryte nowoczesnymi powłokami malowanymi proszkowo, które są odporne na odpryski i korozję znacznie lepiej niż dotychczasowe systemy malowane na mokro. Jest to szczególnie ważne w zakładach zajmujących się chemikaliami, nawozami lub produktami spożywczymi, gdzie warunki sanitarne i zapobieganie rdzy są ściśle regulowane przez inspektorów sanitarnych.
Natychmiastowe oszczędności kapitałowe wyglądają atrakcyjnie, ale należy je porównać z kosztami niezależnych inspekcji bezpieczeństwa. Stosowanym systemom często brakuje oryginalnej dokumentacji konstrukcyjnej. Mieszanie marek, mierników lub typów połączeń tworzy niebezpieczną hybrydę strukturalną. Praktyka ta zagraża nośności całego systemu i unieważnia pierwotne zobowiązania producenta. Używana belka może wyglądać identycznie jak istniejąca konfiguracja, ale jeśli stalowy miernik jest cieńszy lub kołki blokujące są zużyte, ulegnie ona uszkodzeniu pod pełnym obciążeniem.
Używane regały często pochodzą z likwidacji obiektów, w których proces demontażu jest przyspieszony. Operatorzy wózków widłowych demontujący regały mogą wygiąć stężenia, obciąć płyty podstawy lub wypaczyć łączniki belek. Wady te są czasami zamalowywane przez pozbawionych skrupułów sprzedawców, co utrudnia kontrolę wzrokową.
Stal walcowana jest łatwa w regulacji i nadaje się do większości standardowych magazynów komercyjnych. Jednakże pozostaje bardzo podatny na uszkodzenia spowodowane uderzeniami wózka widłowego. W stali konstrukcyjnej wykorzystuje się cięższą stal walcowaną na gorąco z połączeniami śrubowymi. Inżynierowie wymagają stali konstrukcyjnej do obciążeń o dużej nośności, środowisk mroźni i obiektów o dużym natężeniu ruchu, narażonych na kolizje sprzętu. Proces produkcyjny określa zachowanie stali pod wpływem naprężeń. Stal walcowana będzie się kruszyć i wyginać pod wpływem uderzenia, natomiast stal konstrukcyjna pochłonie uderzenie i przeniesie siłę poprzez połączenia śrubowe.
| Funkcja | Regały formowane na rolkach | Regały ze stali konstrukcyjnej |
|---|---|---|
| Proces produkcyjny | Blacha zimnowalcowana kształtowana w profile | Szyny z litej stali walcowanej na gorąco |
| Metoda połączenia | Zaciski łezkowe lub szczelinowe (złącza pinowe) | Połączenia śrubowe o dużej wytrzymałości |
| Odporność na uderzenia | Umiarkowany (wymaga ochraniaczy kolumn) | Wysoka (wytrzymuje bezpośrednie uderzenia wózkiem widłowym) |
| Idealne środowisko | Standardowe towary suche, dystrybucja detaliczna | Chłodnie, ciężka produkcja, duże obroty |
Sprawdź nośność belek na parę w oparciu o równomiernie rozłożone obciążenia, a nie obciążenie punktowe. Zrozumienie, jak rozstaw belek pionowych wpływa odwrotnie na całkowitą nośność słupka. Większe niepodparte rozpiętości drastycznie zmniejszają ogólną wytrzymałość ramy. Upewnij się, że system spełnia lokalne przepisy miejskie dotyczące aktywności sejsmicznej. Strefy o wysokiej aktywności sejsmicznej wymagają większych płyt podstawy, cięższych kotwic i dostosowanego do indywidualnych potrzeb składu chemicznego stali, aby zapobiec katastrofalnemu zawaleniu się podczas trzęsienia ziemi.
Inżynieria sejsmiczna nie jest sugestią; jest to rygorystyczny wymóg prawny. W obszarach aktywnych sejsmicznie konstrukcja regału musi być zaprojektowana tak, aby kołysała się i pochłaniała energię kinetyczną bez pękania. Często wymaga to montażu wytrzymałych systemów izolacji podłoża sejsmicznego, grubszych usztywnień poprzecznych i specjalistycznych śrub kotwiących osadzonych głęboko w płycie betonowej. Niezastosowanie się do tych przepisów będzie skutkować natychmiastowym zamknięciem obiektu przez inspektorów miejskich.
Konstrukcja w kształcie łezki stanowi standard branżowy w przypadku regałów formowanych na rolkach. Oferuje najwyższe prawdopodobieństwo przyszłej kompatybilności i łatwość pozyskiwania akcesoriów. Połączenia szczelinowe i zastrzeżone niosą ze sobą wysokie ryzyko uzależnienia od dostawcy. Zaopatrywanie się w części zamienne do niestandardowych, starszych lub wycofanych projektów często powoduje poważne opóźnienia w konserwacji. Oceniając system łezki, sprawdź mechanizm blokujący. Nowoczesne belki łezkowe są wyposażone w automatyczny zatrzask zabezpieczający, który włącza się po osadzeniu belki. Starsze systemy opierają się na ręcznych agrafkach, które często są gubione lub ignorowane przez ekipy instalacyjne, co prowadzi do przypadkowego przesunięcia belki podczas obsługi wózka widłowego.
Montaż wewnętrzny wiąże się z ogromną odpowiedzialnością. Niewłaściwe zakotwienie, niepodłączone słupki, brakujące zaciski zabezpieczające i brak odpowiednich podkładek na nierównych podłogach betonowych prowadzą do awarii konstrukcji. Profesjonalne ekipy montażowe posiadają niezbędne ubezpieczenie i specjalistyczny sprzęt do bezpiecznego montażu instalacji. Rozumieją, jak czytać wytłoczone rysunki techniczne i wykonywać układ dokładnie zgodnie z projektem. Profesjonalna załoga użyje poziomic laserowych, aby upewnić się, że każdy słupek jest idealnie ustawiony. Jeśli słupek przechyla się choćby o ułamek cala, nośność tej ramy jest poważnie zagrożona.
Ponadto profesjonalni instalatorzy wiedzą, jak radzić sobie z betonowymi przeszkodami. Jeżeli śruba kotwowa uderzy w pręt zbrojeniowy podczas wiercenia, firma posiada zatwierdzone protokoły inżynieryjne umożliwiające przeniesienie kotwy lub zastosowanie specjalistycznych klejów epoksydowych. Nieprzeszkolona ekipa konserwacyjna po prostu przetnie śrubę, pozostawiając zębatkę niebezpiecznie niezakotwiczoną.
Wybierz dostawców oferujących zintegrowane usługi projektowania CAD i gwarancje konstrukcyjne. Niezawodny dostawca zapewnia profesjonalne inspekcje poinstalacyjne w celu podpisania projektu. Unikaj sprzedawców, którzy po prostu zrzucają palety ze stalą do Twojego doku i znikają. Twoje bezpieczeństwo operacyjne zależy od zdolności dostawcy do wsparcia fizycznej implementacji sprzętu. Poproś o referencje z obiektów o podobnym profilu działania. Sprzedawcy, który specjalizuje się w instalowaniu lekkich regałów w magazynach detalicznych, może brakować wiedzy inżynieryjnej potrzebnej do wykonania masywnego systemu wjazdowego dla chłodni.
Odp.: Nośność zależy od równomiernie rozłożonego ciężaru palety na parze belek. Całkowita nośność ramy pionowej jest podyktowana pionowym odstępem pomiędzy poziomami belek. Większe szczeliny pionowe zmniejszają całkowitą masę ramy. Aby uzyskać dokładną konfigurację rozstawu wiązek, zawsze zapoznaj się z tabelą wydajności producenta.
Odpowiedź: Tak, pod warunkiem, że sprzęt zostanie poddany rygorystycznej kontroli fizycznej. Należy sprawdzić pod kątem ugięcia belki, głębokiej rdzy i nieautoryzowanych spawów w terenie. Bezpieczeństwo wymaga również sprawdzenia parametrów znamionowych wydajności oryginalnego producenta. Nigdy nie kupuj używanych komponentów, które nie mają jasnej identyfikacji marki lub dokumentacji konstrukcyjnej.
Odp.: Regały formowane na rolkach wykorzystują stal walcowaną na zimno uformowaną w profile, zwykle wykorzystując połączenia zaciskowe w kształcie łezki. Jest lżejszy i można go łatwo regulować. Regały konstrukcyjne składają się z ceowników ze stali walcowanej na gorąco, mocowanych za pomocą wytrzymałych śrub. Systemy konstrukcyjne oferują znacznie wyższą odporność na uderzenia i nośność.
Odp.: Większość gmin wymaga pozwoleń na budowę regałów komercyjnych o wysokości przekraczającej osiem stóp. Proces ten zazwyczaj wymaga opieczętowanych rysunków technicznych potwierdzających, że system spełnia lokalne przepisy sejsmiczne. Będziesz także potrzebować zgody komendanta straży pożarnej, aby upewnić się, że układ jest zgodny z przepisami dotyczącymi odstępu od tryskaczy.
Odp.: Chociaż łezka jest sprzedawana jako styl uniwersalny, inżynierowie budowlani zdecydowanie odradzają mieszanie różnych marek. Łączenie komponentów pochodzących od różnych producentów unieważnia pierwotne wartości nośności i przenosi całą odpowiedzialność na właściciela obiektu w przypadku zawalenia się.
Odp.: Dobrze konserwowane regały w suchym i klimatyzowanym środowisku mogą przetrwać kilka dziesięcioleci. Jednak rzeczywista żywotność jest podyktowana częstotliwością uderzeń wózka widłowego, ścisłym przestrzeganiem limitów obciążenia i czynnikami środowiskowymi, takimi jak wilgotność lub żrące chemikalia.
