L'acquisto di sistemi di scaffalature non è un acquisto di merce standard. Un errore di calcolo nella capacità di carico, nella qualità dei materiali o nella progettazione spaziale introduce gravi colli di bottiglia operativi e responsabilità critiche in termini di sicurezza. Gli acquirenti che valutano a Gli scaffali da magazzino in vendita devono bilanciare le spese in conto capitale iniziali con l'integrità strutturale a lungo termine, la conformità della struttura e l'efficienza del flusso di lavoro. Questa guida fornisce un quadro basato sull'evidenza per valutare qualsiasi scaffale di stoccaggio del magazzino . Imparerai le specifiche tecniche, i protocolli di valutazione dei fornitori e le realtà di implementazione necessarie per prendere una decisione di approvvigionamento sicura.
Documenta le dimensioni attuali e previste del pallet prima di esaminare l'attrezzatura. È necessario tenere conto della sporgenza massima, poiché i pallet raramente si trovano perfettamente a filo con la pavimentazione in filo metallico. Calcolare il peso lordo massimo per posizione pallet per stabilire i valori di base del carico reale. Non fare mai affidamento su pesi medi. Mappa la velocità della tua SKU per determinare l'accessibilità necessaria rispetto alla densità di archiviazione. L'inventario First-In-First-Out (FIFO) richiede layout strutturali diversi rispetto alle configurazioni Last-In-First-Out (LIFO). Quando si mappa la velocità, si sta essenzialmente dettando l'impronta fisica della struttura in acciaio. Le merci ad alta velocità necessitano di un accesso frontale immediato. Le merci sfuse a bassa velocità possono essere sepolte in profondità nelle corsie ad alta densità. Comprendere questo rapporto ti impedisce di acquistare un sistema che sembra buono sulla carta ma fallisce nella pratica.
Inoltre, considerare le condizioni fisiche dei pallet stessi. I pallet di legno rotti o degradati caricheranno in modo puntuale la copertura metallica o i supporti dei pallet, creando fratture da stress localizzate. Se la tua attività riceve spesso pallet di qualità inferiore agli standard provenienti da contenitori di spedizione esteri, è necessario aggiornare la sagoma del piano di calpestio o aggiungere barre trasversali a ogni posizione di pallet. Questo rinforzo strutturale incide direttamente sui calcoli ingegneristici dei montanti.
Tenere conto della crescita aziendale nei prossimi tre-cinque anni. Chiedere con quanta facilità il sistema selezionato può essere sottoposto a riconfigurazione o espansione. È necessario bilanciare le esigenze di stoccaggio ad alta densità con i profili SKU fluttuanti e i cambiamenti stagionali dell'inventario. Un sistema rigido installato oggi potrebbe ostacolare gravemente le vostre operazioni durante l’alta stagione del prossimo anno. I sistemi modulari consentono ai gestori del magazzino di regolare i livelli delle travi senza ricorrere a squadre di allestimento specializzate. Se prevedi di passare dalla distribuzione di pallet interi alla raccolta di casse o di ciascun prelievo, i livelli inferiori delle scaffalature dovranno ospitare binari di flusso dei cartoni o inserti di scaffalature specializzati.
Le proiezioni del volume determinano anche la verticalità del tuo design. Se si prevede di espandersi verso l'alto anziché verso l'esterno, le piastre di base e le colonne montanti inferiori devono essere progettate oggi per sostenere il peso delle future aggiunte di livello superiore. Il retrofit di piastre base più pesanti su uno scaffale esistente e carico è un incubo logistico che richiede lo svuotamento completo dei corridoi e il rafforzamento della struttura.
Valutare l'altezza libera del soffitto e i requisiti di soppressione degli incendi. Le teste degli sprinkler richiedono zone di caduta specifiche e non ostruite per soddisfare le norme antincendio. Valutare lo spessore della soletta di cemento, la composizione del terreno e le valutazioni PSI. Il pavimento in cemento deve supportare le piastre di base verticali a pieno carico senza crepe o cedimenti. Le strutture più vecchie spesso richiedono test di carotaggio per verificare l'integrità della lastra prima dell'inizio dell'installazione. Una lastra standard da sei pollici non rinforzata potrebbe gestire un rack selettivo di base, ma fallirà in modo catastrofico sotto i carichi puntuali di un sistema drive-in ad alta densità.
Prestare molta attenzione alle colonne dell'edificio, ai quadri elettrici e alle condutture HVAC. Queste ostruzioni fisiche determinano gli spazi della canna fumaria e gli allineamenti dei corridoi. Un errore comune è progettare un layout del rack basato sulla metratura lorda dell'edificio ignorando le distanze richieste attorno ai quadri elettrici o alle vie di uscita di emergenza. I vigili del fuoco comunali interromperanno le operazioni in caso di violazione di tali autorizzazioni.
Adatta i requisiti di larghezza delle corsie alle tue flotte di carrelli elevatori esistenti. I carrelli controbilanciati standard necessitano di un raggio di sterzata notevolmente maggiore rispetto ai carrelli retrattili per corsie strette. Assicurarsi che l'altezza di sollevamento massima dell'attrezzatura superi il livello della trave superiore con un'adeguata distanza di sollevamento. Analizza i percorsi di viaggio dei carrelli elevatori per ridurre al minimo i colli di bottiglia e i potenziali punti di collisione con i telai strutturali in acciaio.
| Tipo di carrello elevatore | Larghezza minima corsia | Altezza di sollevamento massima tipica | Applicazione migliore |
|---|---|---|---|
| Controbilanciamento standard | Da 12 a 14 piedi | 20 piedi | Lavori in cantiere, scaffalature selettive a corsie larghe |
| Raggiungere il camion | Da 8,5 a 9,5 piedi | 35 piedi | Corridoio stretto, stoccaggio verticale ad alta densità |
| Selezionatore degli ordini | Da 4 a 5 piedi | 30 piedi | Picking casse, corsie molto strette (VNA) |
| Carrello elevatore articolato | Da 6 a 7 piedi | 40 piedi | VNA, massimizzando lo spazio di archiviazione cubico |
L'interazione tra il montante del carrello elevatore e la struttura della scaffalatura è una fonte primaria di usura quotidiana. Se i vostri operatori sono costretti a spostarsi in corridoi troppo stretti per le loro attrezzature, la frequenza degli impatti in posizione verticale salirà alle stelle. Ciò richiede l'installazione di protezioni per colonne per carichi pesanti, protezioni di fine corridoio e torelli rinforzati, tutti elementi che devono essere presi in considerazione nell'ingegneria spaziale iniziale.
Gli scaffali selettivi rimangono lo standard del settore per un numero elevato di SKU che richiedono accessibilità immediata. Ogni pallet è rivolto verso la corsia, consentendo agli operatori di prelevare qualsiasi articolo senza spostare altro inventario. Questo sistema offre la densità di stoccaggio più bassa per metro quadrato. È altamente scalabile ma richiede uno spazio significativo nei corridoi, il che lo rende meno ideale per strutture con grandi volumi di merci identiche. La semplicità delle scaffalature selettive le rende le più facili da installare, modificare e riparare. Quando una trave è danneggiata, può essere sostituita in pochi minuti senza disturbare gli alloggiamenti adiacenti.
Per le operazioni che trattano merci altamente deperibili o con date di scadenza rigorose, le scaffalature selettive forniscono la visibilità necessaria per applicare manualmente i protocolli FIFO. I sistemi di gestione del magazzino (WMS) si integrano perfettamente con layout selettivi perché ogni posizione di pallet ha un codice a barre unico e fisso che non cambia mai.
I sistemi Drive-In, Push-Back e Pallet Flow soddisfano un basso numero di SKU con un volume elevato per SKU. Le strutture di conservazione frigorifera e i magazzini con spazi limitati fanno molto affidamento su questi progetti per massimizzare l'utilizzo dei cubi verticali e orizzontali. Questi sistemi richiedono una rigorosa aderenza alla gestione dell'inventario LIFO o FIFO. Inoltre comportano un rischio maggiore di danni ai carrelli elevatori, in particolare con i sistemi Drive-In in cui gli operatori entrano fisicamente nelle corsie di stoccaggio.
I sistemi push-back utilizzano carrelli annidati su binari inclinati, consentendo agli operatori di immagazzinare pallet da due a sei profondità. Ciò mantiene una rotazione LIFO ma mantiene il carrello elevatore fuori dalla struttura della scaffalatura, riducendo significativamente i danni da impatto rispetto alle configurazioni drive-in. I sistemi di flusso dei pallet utilizzano rulli a gravità per spostare i pallet da una corsia di carico a una corsia di prelievo, imponendo una rigorosa rotazione FIFO. Questi sistemi dinamici richiedono una progettazione precisa per garantire che il passo dei rulli corrisponda al peso e alla configurazione del fondo dei pallet.

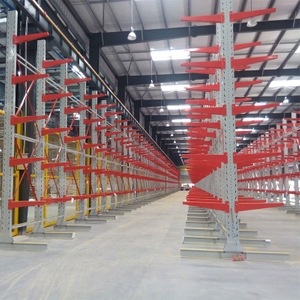

I sistemi a sbalzo immagazzinano articoli lunghi, ingombranti o non standard come legname, tubazioni e mobili. Non hanno ostruzioni verticali anteriori, consentendo il caricamento senza soluzione di continuità di materiali di grandi dimensioni. Avrai bisogno di carrelli elevatori con caricatore laterale specializzati per un'efficienza ottimale nelle corsie. Queste scaffalature non possono accogliere in modo efficace le merci pallettizzate standard. I bracci di uno scaffale a sbalzo possono essere regolati verticalmente per accogliere pacchi di diverse dimensioni e spesso sono leggermente inclinati verso l'alto per evitare che gli articoli cilindrici rotolino via.
Quando si progetta un sistema a sbalzo, la base deve essere lunga esattamente quanto il braccio più lungo per mantenere un baricentro sicuro. Se i bracci si estendono oltre la base, l'intera struttura rischia di ribaltarsi in avanti sotto un carico pesante. I sistemi a sbalzo per esterni devono anche tenere conto dei carichi di vento e neve, richiedendo acciaio strutturale più pesante e fondazioni profonde in cemento.
Nuovi sistemi garantiscono l’integrità strutturale. Vengono forniti con valori di carico verificabili del produttore, calcoli sismici e garanzie sul prodotto. Gli ingegneri li costruiscono secondo le esatte specifiche della tua struttura e gli attuali codici di costruzione locali. Beneficerai inoltre di tempi di consegna prevedibili, evitando l'incertezza di mettere insieme componenti abbinati provenienti dai mercati secondari. Quando si acquista un acciaio nuovo, l'acciaio è esente da usura del metallo, microfratture e ruggine nascosta che affligge le apparecchiature più vecchie.
Inoltre, i nuovi sistemi di scaffalature sono trattati con moderne finiture verniciate a polvere che resistono alla scheggiatura e alla corrosione molto meglio dei sistemi verniciati a umido del passato. Ciò è particolarmente importante nelle strutture che trattano prodotti chimici, fertilizzanti o prodotti alimentari dove le misure igienico-sanitarie e la prevenzione della ruggine sono rigorosamente regolate dagli ispettori sanitari.
Il risparmio immediato di capitale sembra interessante, ma è necessario valutarlo rispetto al costo delle ispezioni di sicurezza indipendenti. I sistemi utilizzati spesso non dispongono della documentazione tecnica originale. La combinazione di marchi, calibri o tipi di connessione crea un pericoloso ibrido strutturale. Questa pratica compromette la capacità di carico dell'intero sistema e annulla le responsabilità originali del produttore. Una trave usata potrebbe sembrare identica alla configurazione esistente, ma se il calibro di acciaio è più sottile o i perni di bloccaggio sono usurati, fallirà a pieno carico.
Le scaffalature usate spesso provengono da liquidazioni di strutture in cui il processo di smontaggio è affrettato. Gli operatori dei carrelli elevatori che smontano le scaffalature potrebbero piegare i rinforzi, tagliare le piastre di base o deformare i connettori delle travi. Questi difetti vengono talvolta mascherati da rivenditori senza scrupoli, rendendo difficili le ispezioni visive.
L'acciaio laminato è facilmente regolabile e adatto alla maggior parte dei magazzini commerciali standard. Tuttavia, rimane altamente suscettibile ai danni da impatto del carrello elevatore. L'acciaio strutturale utilizza acciaio laminato a caldo più pesante con connessioni bullonate. Gli ingegneri necessitano di acciaio strutturale per carichi ad alta capacità, ambienti di congelamento e strutture ad alto traffico soggette a collisioni tra apparecchiature. Il processo di produzione determina il comportamento dell'acciaio sotto sforzo. L'acciaio laminato si accartoccia e si deforma quando viene colpito, mentre l'acciaio strutturale assorbe l'impatto e trasferisce la forza attraverso le connessioni bullonate.
| Caratteristica | Scaffalature profilate a rulli Scaffalature | in acciaio strutturale |
|---|---|---|
| Processo di produzione | Lamiera laminata a freddo sagomata in profili | Canali in acciaio massiccio laminato a caldo |
| Metodo di connessione | Clip a goccia o scanalate (connettori a pin) | Collegamenti bullonati per carichi pesanti |
| Resistenza agli urti | Moderato (richiede protezioni per le colonne) | Alto (può resistere ai colpi diretti del carrello elevatore) |
| Ambiente ideale | Merci secche standard, distribuzione al dettaglio | Celle frigorifere, produzione pesante, turnover elevato |
Verificare la capacità delle travi per coppia in base a carichi distribuiti uniformemente anziché a carichi puntuali. Comprendere come la spaziatura delle travi verticali influisce inversamente sulla capacità di peso totale del montante. Le campate più grandi non supportate riducono drasticamente la resistenza complessiva del telaio. Assicurarsi che il sistema soddisfi le normative municipali locali relative all'attività sismica. Le zone altamente sismiche impongono pedane più grandi, ancoraggi più pesanti e prodotti chimici personalizzati per l'acciaio per prevenire crolli catastrofici durante un terremoto.
L'ingegneria sismica non è un suggerimento; è un requisito legale rigoroso. Nelle regioni sismicamente attive, la struttura delle scaffalature deve essere progettata per oscillare e assorbire energia cinetica senza rompersi. Ciò spesso richiede l'installazione di sistemi di isolamento della base sismica per carichi pesanti, rinforzi incrociati più spessi e bulloni di ancoraggio specializzati incorporati in profondità nella soletta di cemento. Il mancato rispetto di questi codici comporterà la chiusura immediata della struttura da parte degli ispettori comunali.
Il design a goccia funge da standard industriale per le scaffalature a rulli. Offre la massima probabilità di compatibilità futura e facilità di approvvigionamento di accessori. Le connessioni scanalate e proprietarie comportano un alto rischio di blocco del fornitore. L'approvvigionamento di parti di ricambio per progetti non standard, più vecchi o fuori produzione spesso causa gravi ritardi nella manutenzione. Quando si valuta un sistema a goccia, controllare il meccanismo di bloccaggio. Le moderne travi a goccia sono dotate di un fermo di sicurezza automatico che si inserisce quando la trave è posizionata. I sistemi più vecchi si basano su spille di sicurezza manuali, che spesso vengono perse o ignorate dalle squadre di installazione, con conseguente spostamento accidentale della trave durante le operazioni del carrello elevatore.
L’assemblea interna introduce enormi responsabilità. Ancoraggi impropri, montanti non piombati, clip di sicurezza mancanti e mancanza di spessori adeguati su pavimenti in cemento irregolari portano a cedimenti strutturali. Le squadre di installazione professionali dispongono dell'assicurazione necessaria e delle attrezzature specializzate per montare i sistemi in sicurezza. Sanno come leggere i disegni stampati ingegnerizzati ed eseguire il layout esattamente come progettato. Una squadra di professionisti utilizzerà livelle laser per garantire che ogni montante sia perfettamente a piombo. Se un montante si inclina anche di una frazione di pollice, la capacità di carico di quel telaio è gravemente compromessa.
Inoltre, gli installatori professionisti sanno come gestire gli ostacoli concreti. Se un bullone di ancoraggio colpisce l'armatura durante la perforazione, dispongono di protocolli tecnici approvati per riposizionare l'ancoraggio o utilizzare adesivi epossidici specializzati. Una squadra di manutenzione non addestrata taglierà semplicemente il bullone, lasciando il rack pericolosamente disancorato.
Fornitori selezionati che offrono servizi di layout CAD integrati e garanzie strutturali. Un fornitore affidabile fornisce ispezioni professionali post-installazione per approvare il progetto. Evita i venditori che semplicemente lasciano cadere pallet di acciaio sul tuo molo e scompaiono. La vostra sicurezza operativa dipende dalla capacità del fornitore di supportare l'implementazione fisica dell'apparecchiatura. Richiedi referenze a strutture con profili operativi simili. Un fornitore che eccelle nell'installazione di scaffalature leggere nei magazzini di vendita al dettaglio potrebbe non avere le competenze ingegneristiche necessarie per eseguire un massiccio sistema drive-in strutturale per un centro di distribuzione di celle frigorifere.
R: La capacità di carico dipende dal peso del pallet uniformemente distribuito su una coppia di travi. La capacità complessiva del telaio montante è determinata dalla spaziatura verticale tra i livelli delle travi. Gli spazi verticali più ampi riducono il peso totale del telaio. Consultare sempre la tabella della capacità specifica del produttore per la configurazione esatta della spaziatura tra i raggi.
R: Sì, a condizione che l'attrezzatura sia sottoposta a un rigoroso controllo fisico. È necessario verificare la deflessione della trave, la ruggine profonda e le saldature sul campo non autorizzate. La sicurezza richiede anche la verifica delle capacità nominali del produttore originale. Non acquistare mai componenti usati privi di una chiara identificazione del marchio o di documentazione strutturale.
R: Le scaffalature profilate utilizzano acciaio laminato a freddo modellato in profili, in genere utilizzando connessioni con clip a goccia. È più leggero e facilmente regolabile. Le scaffalature strutturali sono costituite da canali in acciaio laminato a caldo fissati con bulloni per carichi pesanti. I sistemi strutturali offrono resistenza agli urti e capacità di carico significativamente più elevate.
R: La maggior parte dei comuni richiede permessi di costruzione per scaffalature commerciali che superano gli otto piedi di altezza. Il processo generalmente richiede disegni tecnici stampati che dimostrino che il sistema soddisfa le normative sismiche locali. Avrai inoltre bisogno dell'approvazione dei vigili del fuoco per garantire che il layout sia conforme alle norme sulla distanza dagli irrigatori.
R: Anche se il modello a goccia è commercializzato come uno stile universale, gli ingegneri strutturali sconsigliano vivamente di mescolare marchi diversi. La combinazione di componenti di produttori diversi annulla i coefficienti di carico originali e trasferisce ogni responsabilità al proprietario della struttura in caso di crollo.
R: I rack ben mantenuti in un ambiente asciutto e climatizzato possono durare diversi decenni. Tuttavia, la durata operativa effettiva è dettata dalla frequenza di impatto del carrello elevatore, dal rigoroso rispetto dei limiti di carico e da fattori ambientali come umidità o sostanze chimiche corrosive.
